AHD Системы видеонаблюдения

Современный рынок систем видеонаблюдения предлагает широчайший выбор моделей оборудования и решений, построенных по разным технологиям и семействам технологий, таких как: CCTV, HD-SDI, IP.  Все они чем-то отличаются, в чем-то похожи, у каждой есть преимущества и недостатки. Неудивительно, что в таком многообразии сложно выбрать ту самую технологию, которая соответствует желаемому балансу стоимости-надежности-качества-простоты и будет удовлетворять специфическим потребностям заказчика.



Одно из направлений развития систем видеонаблюдения сегодня — технология AHD (Analog High Definition).

AHD – это технология передачи HD/Full HD видеоизображения, звука и управляющих сигналов по обычному коаксиальному кабелю на расстояние до 500 м и более без потерь качества и задержек. Технологию AHD разработала хорошо известная на рынке систем видеонаблюдения корейская компания NEXTCHIP, продукция которой применяется в видеорегистраторах и видеокамерах большинства производителей систем видеонаблюдения.

Рассмотрим особенности технологии AHD
Высокое качество изображения при разрешении 720p/1080p
1424878927_resolutions
Технология использует прогрессивную развертку при формировании сигнала и разделение яркостной и цветностной составляющих аналогового сигнала: это позволяет устранять размытость и мерцания, улучшить цветопередачу.
Существует три формата AHD
AHD-L: совместим с аналоговым обычным 960H, многие производители заявляют этот формат, но по сути это аналоговый сигнал и не у всех совместим с AHD как таковым. Если Вы видите в характеристиках только AHD-L, проверьте, возможно камеру AHD 1.0 подключить не получится.
HDAHD-M: разрешение 720P, оборудование совместимо у разных производителей
HDAHD-H: разрешение 1080P full HD



Надежное и недорогое соединение

    Технология передачи данных AHD не предъявляет больших требований к качеству коаксиального кабеля. Поэтому для передачи может использоваться любой кабель, который имеется в наличие, в том числе комбинированный.



Высокая дальность прокладки сетей без потери качества

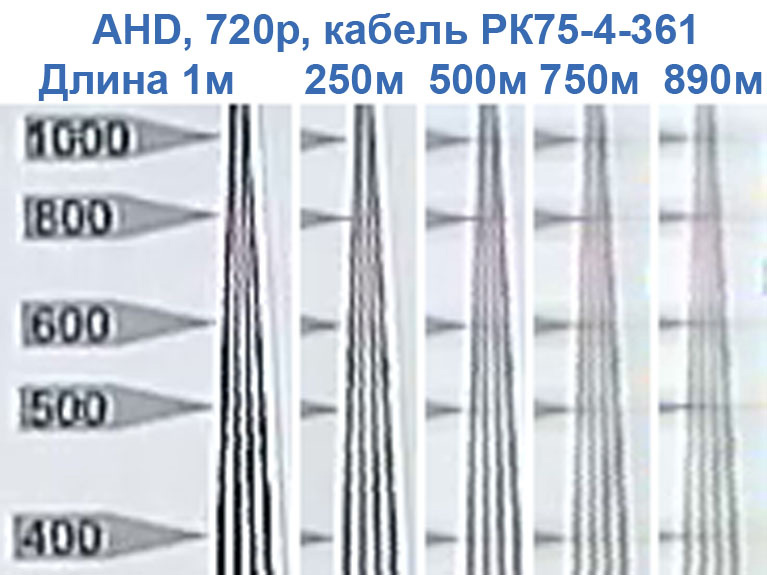

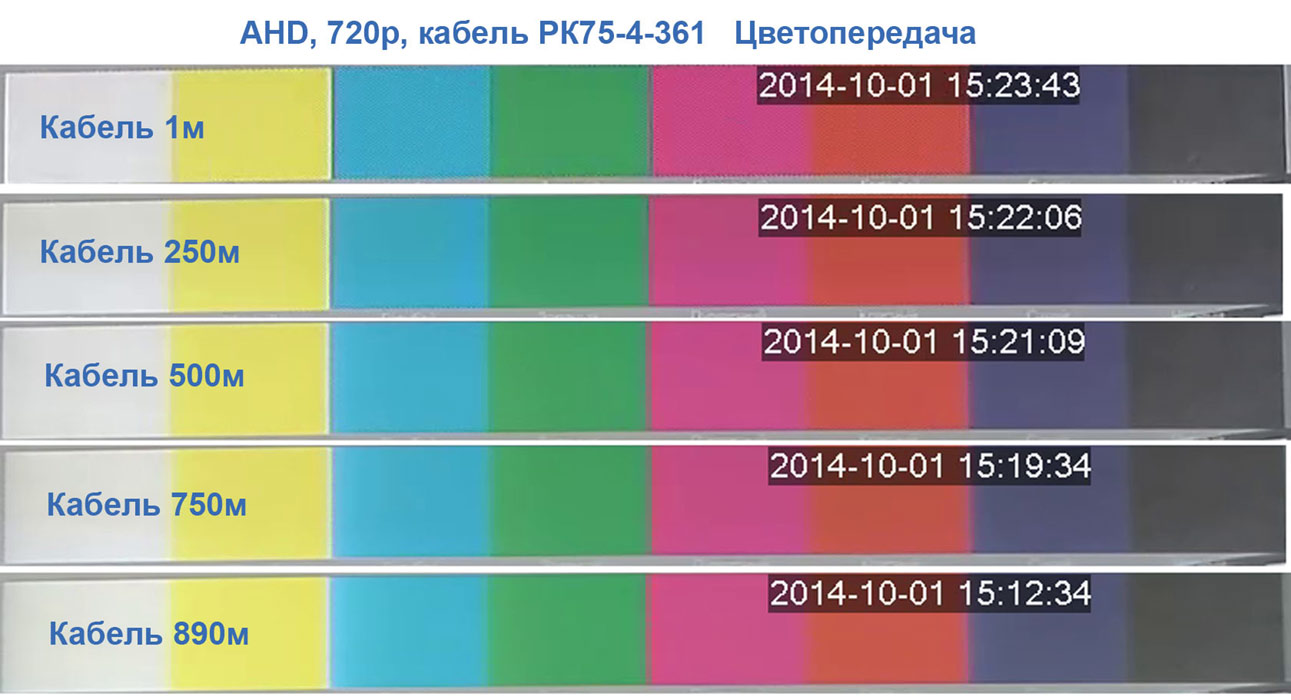

На расстояние до 500 м видеоизображение передается без потерь качества.

1424879760_ahd_cvi_3
1424880146_ahd_cvi_5
Качественное видео без задержек

Отсутствие задержек сигнала, характерных для IP систем. Отсутствуют преобразование сигнала в IP поток и обратно, что исключает запаздывание изображения на мониторе по отношению к происходящему перед объективом камеры.

 Универсальное применение

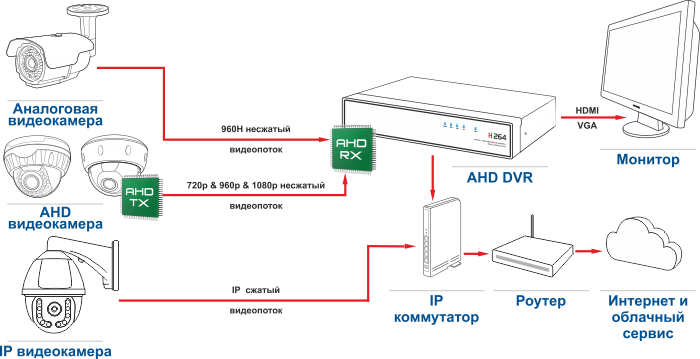

Видеорегистраторы AHD могут работать в трех режимах, а именно с тремя видами видеокамер: стандартными аналоговыми D1/960H, AHD видеокамерами и IP видеокамерами. Это позволяет подключить к AHD видеорегистратору уже установленные на объекте IP и/или стандартные аналоговые видеокамеры.

1424880161_rezervnaya_kopiya_skhema-v-zhurnal2

AHD видеорегистраторы могут быть легко внедрены в существующую систему видеонаблюдения, при этом в зависимости от скорости модернизации системы, старые аналоговые видеокамеры могут без каких либо сложностей заменяться на AHD видеокамеры.

AHD видеорегистраторы поддерживают работу с облачным сервисом и CMS системами, предоставляющими удаленное управление системой; позволяют управлять PTZ устройствами, имеют тревожные входы и выходы, поддерживают возможность резервного копирования и имеют несколько видеовыходов. Могут работать с микрофонами, которые уже были установлены на объекте и использовались с аналоговыми регистраторами.

1424880128_scheme

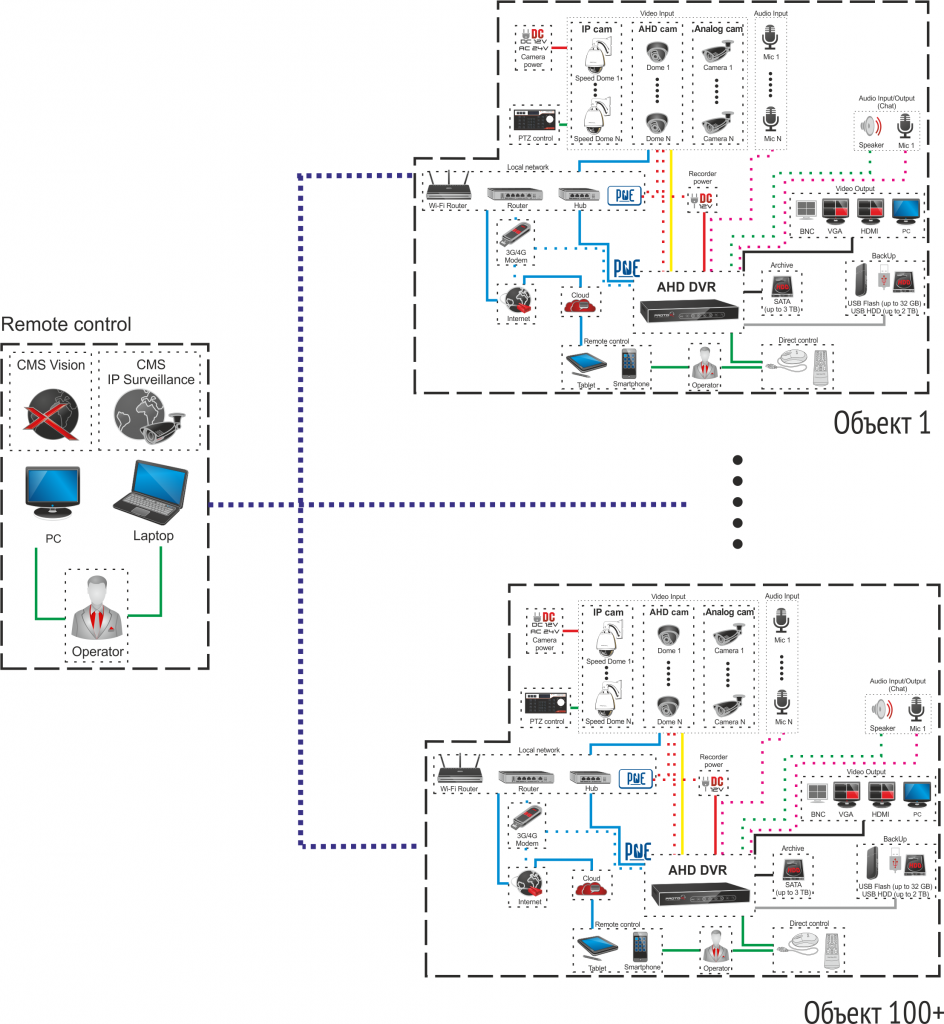

На схеме показано, как находясь в любой точке мира можно удаленно через сеть Интернет или Интранет, или через локальную сеть, управлять, настраивать/обслуживать, получать видеоархивы с нескольких систем видеонаблюдения на нескольких объектах (ограничение только по количеству одновременно отображаемых видеоизображений на одном компьютере, т.к. можно одновременно наблюдать не более 64 видеоизображений с 64 видеокамер, подключенных к разным регистраторам). При установке в систему регистраторов одного производителя возможно объединение в рамках одного ПО не только AHD регистраторы, но и аналоговые, IP, HD-SDI системы, установленные ранее.

Для удаленного просмотра на персональном компьютере, ноутбуке или планшете должна быть установлена CMS система. В CMS системе указываются адреса видеорегистраторов, к которым нужно получить доступ. Видеорегистраторы могут быть установлены на любых территориально удаленных объектах, которые имеют подключение к локальной сети, сети Интернет или Интранет.



Модернизация существующей системы без дополнительных затрат

Простота монтажа, наладки и обслуживания. Cтоимость оборудования AHD систем сравнима со стоимостью оборудования стандартных аналоговых систем видеонаблюдения.



Совместимость с любыми торговыми марками оборудования   HD технология является открытой для всех производителей, что позволяет заказчику выбирать AHD оборудование от разных конкурирующих производителей, не беспокоясь о его совместимости.

Элементы технологии AHD

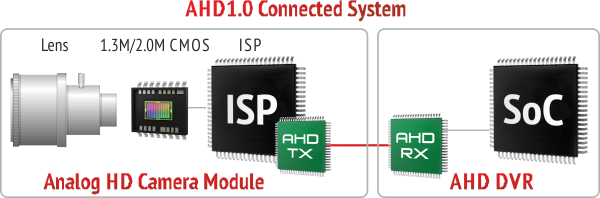

Главными элементами технологии AHD являются:



  • на стороне видеокамеры процессор обработки изображений с блоком формирования и передачи AHD сигнала (ISP + AHD TX);
  • на стороне видеорегистратора аудио-видеокодек AHD RX, который формирует необходимый сигнал для цифрового процессора (SoC – система на кристалле).

1424880657_connection

1424880678_wwwe

1424880668_wwwr

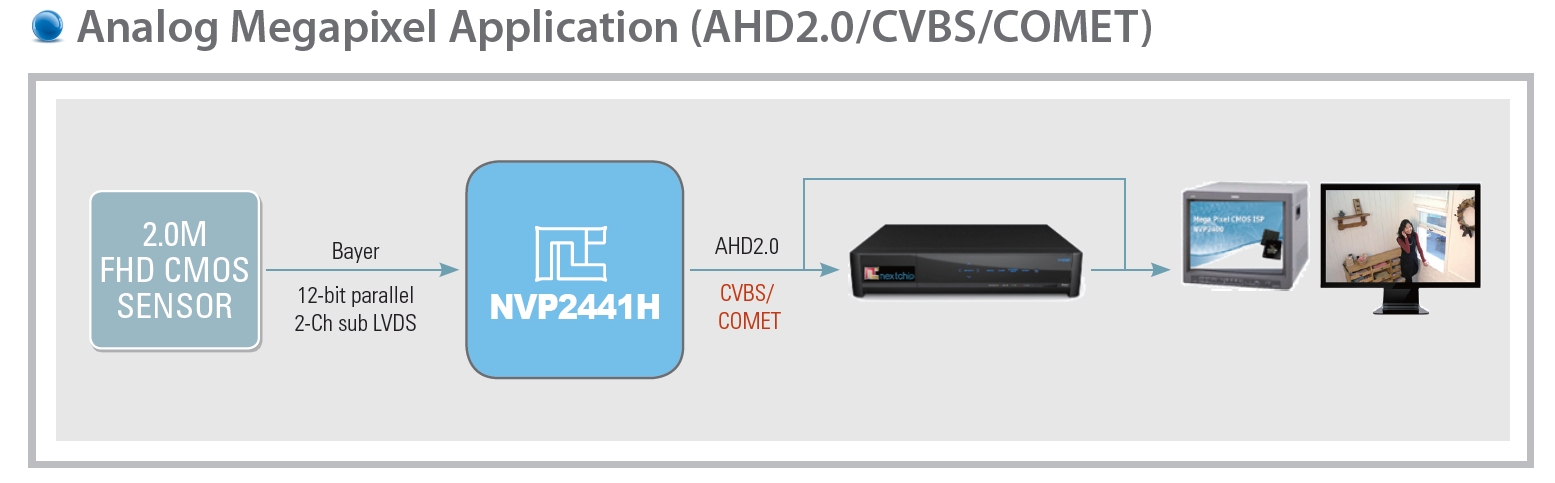

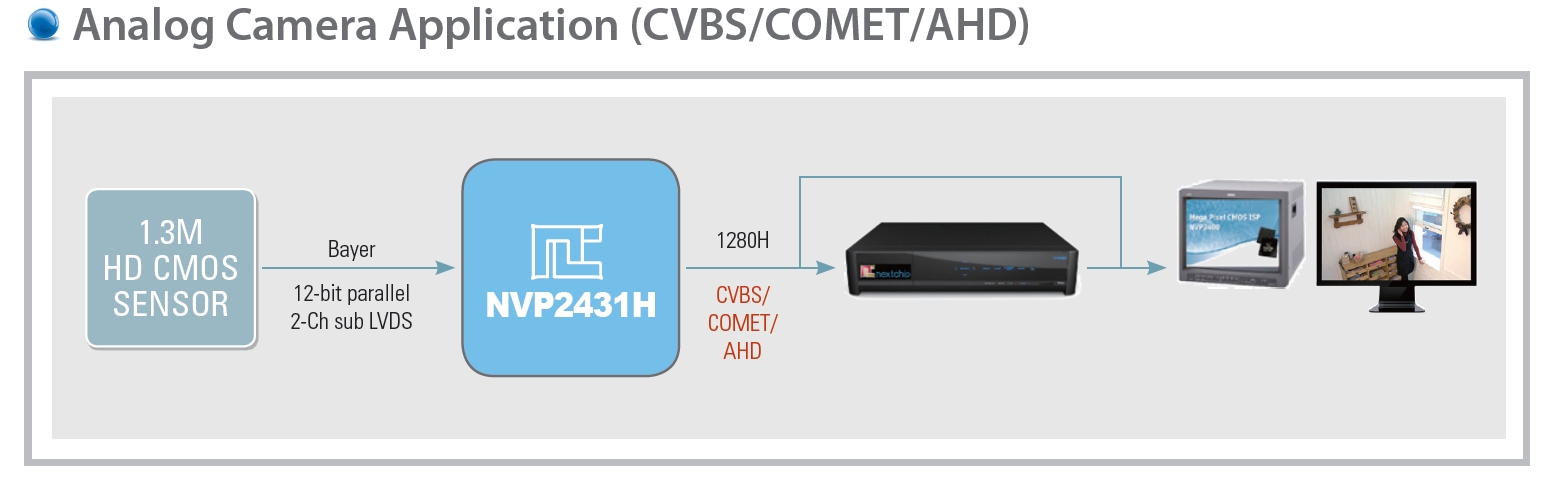

К другим наиболее важным элементам системы видеонаблюдения по технологии AHD относятся:

  • 1.3 или 2.0 мегапиксельная КМОП-матрица (1.3M/2.0M CMOS) – это неотъемлемая часть видеокамеры, которая преобразует световой поток, падающий на её чувствительную часть, в требуемые электрические сигналы, необходимые для формирования видеоизображения на экране монитора или телевизора. В видеокамерах по технологии AHD рекомендуется применять высококачественные КМОП-матрицы, например, SONY IMX238, которые обладают повышенной чувствительностью при плохом освещении (особенно в инфракрасном диапазоне), например, ночью. К наиболее важным параметрам матрицы относятся: чувствительность, разрешение, размер матрицы;
  • на строне видеорегистратора обязательным является цифровой процессор SoC, от которого требуется не только принять поток аудио- видеоданных и другие сигналы и сохранить на устройстве хранения, но и обеспечить удобную работу оператора системы видеонаблюдения при высокой стабильности всей системы. Поэтому важно правильно выбирать процессоры зарекомендовавших себя производителей с учетом соотношения «стоимость-производительность», например, Grain, HiSilicon или Texas Instruments;
  • объектив (Lens) видеокамеры. Неправильный выбор объектива может заметно ухудшить качество изображения. Так, при недостаточном оптическом разрешении изображение становится размытым, теряется четкость деталей.

Принципиальное отличие AHD видеокамер от стандартной CCTV заключается в работе связки ISP + AHD TX, которая, принимая сигнал с матрицы высокого разрешения, производит разделение яркостной и цветностной составляющих, позволяет настроить обработку цифрового изображения (уменьшение шумов, устранение засветки, настройка чувствительности, расширение динамического диапазона и т. д.), обрабатывает PTZ-управление, управляет ИК подсветкой, затем преобразует цифровой сигнал в аналоговый для передачи на большие расстояния. От IP видеокамеры AHD отличаются отсутствием сжатия видеопотока, что также позволяет избежать задержки видеоизображения, присущей IP видеокамерам.

На стороне AHD видеорегистратора главную функцию, которая отличает технологию AHD от других, выполняет аудио-видеокодек AHD RX. Он может принимать CVBS/COMET/AHD сигналы из коаксиальной линии, осуществляя оцифровку и декодирование, выделение цветностной и яркостной составляющих, обработку звука и другие операции. В отличие от IP видеорегистратора, AHD видеорегистратор способен принимать поток аудио-видео и других данных с CCTV, HDCCTV и IP, при этом для аналогового сигнала сжатие аудио-видеопотоков происходит с помощью цифрового процессора (SoC), а для цифрового (c IP видеокамер) потока SoC принимает уже сжатый аудио-видеопоток, как и в обычных IP видеорегистраторах.

Сравнительная таблица семейства технологий HD-over-coax и IP систем

Технология 960Н HDCVI 3G-SDI AHD HD-SDI IP
Стандарт открытый закрытый открытый открытый открытый открытый
Связка CCD+DSP CMOS+ISP CMOS+ISP CMOS+ISP CMOS+ISP CCD/CMOS+DSP
Тип сигнала аналоговый аналоговый аналоговый аналоговый цифровой цифровой
Качество изображения удовл. очень хорошее очень хорошее очень хорошее отличное очень хорошее
Разрешение 700TVL 720P/1080P 720P/1080P 720P/1080P 1080P 720P/1080Р и больше
Совместимость с инфраструктурой на коаксиальном кабеле высокая высокая высокая высокая средняя нужен конвертер
Гибридный real-time режим (CCTV+HDCCTV+IP) нет да да да нет нет
Сложность решения средняя средняя средняя низкая средняя высокая
Максимальное расстояние линии без повторителя, м 200 кабель 5С-2V, РК75-5 500 кабель 5С-2V, РК75-5 500 кабель 5С-2V, РК75-5 500 кабель 5С-2V, РК75-5 200 кабель CV-K005 100 кабель Cat.5
Тип кабеля коаксиал коаксиал коаксиал любой коаксиал коаксиал медная витая пара
Требования к качеству кабеля средние средние средние низкие высокие низкие
Сигнал CVBS CVBS CVBS CVBS SDI IP
Сжатие/потери нет нет нет нет нет есть
Задержки нет нет нет нет нет есть
Видеорегистратор 960H DVR HDCVI DVR 3G-SDI DVR AHD DVR SDI DVR NVR
Сложность обслуживания низкая низкая низкая низкая низкая высокая
Стоимость решения низкая средняя низкая низкая высокая высокая

Из сравнительной таблицы видно, что очевидными лидерами рынка HDCCTV, а возможно и всего рынка систем видеонаблюдения в последующие годы могут быть три технологии IP, HDSDI и AHD.

Технология HDCVI, в отличие от 3G-SDI и AHD является закрытой, что накладывает ограничение на распространение технологии в решениях производителей систем видеонаблюдения. Это объясняется тем, что Dahua как компания-владелец технологии HDCVI имеет все возможности обеспечить техническое и стоимостное превосходство своей продукции над решениями производителей, которым она может продать право на использование HDCVI технологии.

Технологию AHD разработала компания NEXTCHIP, продукция которой применяется в видеорегистраторах и видеокамерах большинства производителей систем видеонаблюдения, что может служить одной из причин более широкого распространения технологии AHD в последующие годы.

Исходя из этого, разумно предположить, что именно технология AHD станет наиболее востребованной на рынке систем видеонаблюдения в ближайшие годы в бюджетном сегменте и постепенно заменит аналоговые системы видеонаблюдения.

Если от системы видеонаблюдения требуется высокое качество видеоизображения, возможность записи/воспроизведения звука и управления PTZ устройствами на расстоянии 500 м и более, и при этом заказчик располагает сильно ограниченным бюджетом и не готов мириться с задержками видеосигнала, сложностью обслуживания, возможными инфраструктурными проблемами и риском несанкционированного доступа к системе видеонаблюдения через внешние сети, равно как и зависимостью от одного производителя, то открытая технология AHD, разработанная признанным участником ранка систем видеонаблюдения безусловно является достойным выбором, на который следует обратить внимание в первую очередь. Более того, AHD видеорегистраторы могут быть превосходным решением в случае гибридных систем, включающих аналоговые и IP видеокамеры.
