Критерии выбора видеорегистратора под объект. Часть 2. DVR среднего класса

Введение

Напомним нашу классификацию регистраторов на 4 класса:

  1. Бюджетный, так называемый Econom-класс
  2. Средний, Medium-класс, или, пользуясь компьютерной терминологией SOHO (для малых офисов и домашнего использования)
  3. Профессиональный, Professional-класс
  4. High-end-класс

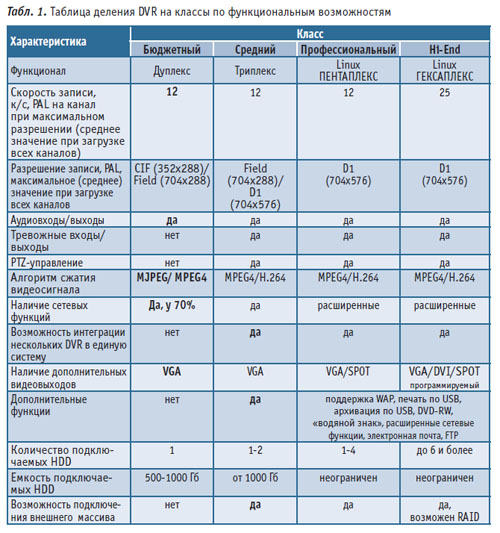

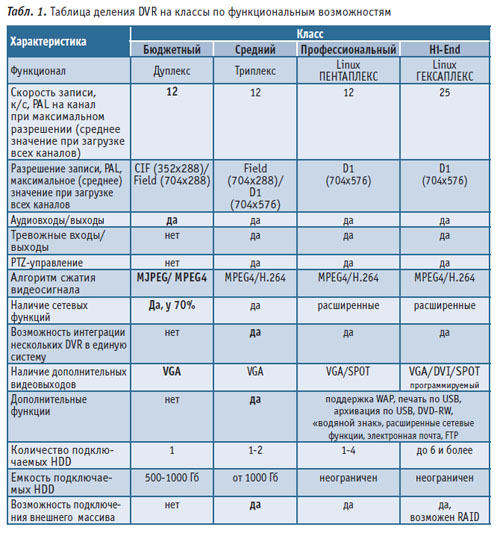

В предыдущей статье была приведена таблица деления DVR на классы по техническим характеристикам, но рынок не стоит на месте и со дня выхода первой статьи пару месяцев назад технические характеристики регистраторов, появившихся на рынке в начале 2010 года, претерпели некоторые изменения в сторону улучшения. Особенно это касается Бюджетных и Среднего класса DVR. В связи с этим представляем новую таблицу технических характеристик и их соответствие сегменту видеорегистраторов (жирным шрифтом выделены изменения):

table1_funkcional_dvr

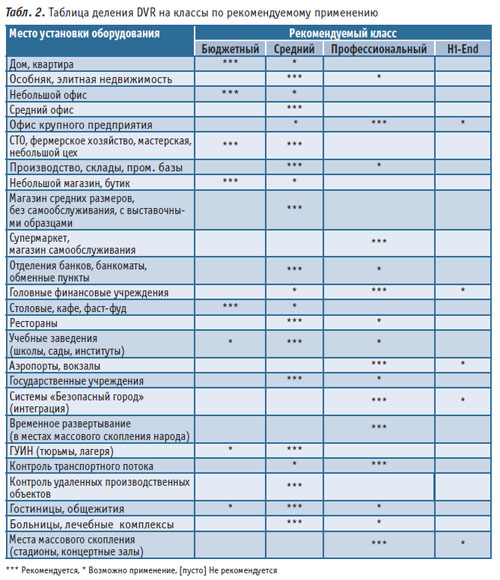

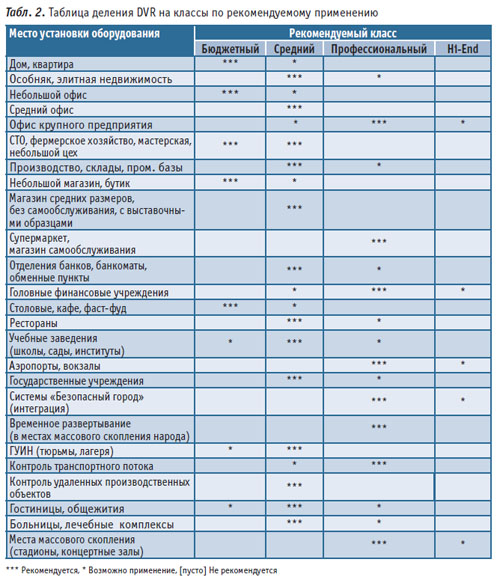

Напомним так же классификацию DVR по применению в различных областях. Она осталась без изменений:

table2_primenenie_dvr

Сегодня мы рассмотрим Средний, Medium-класс видеорегистраторов — сферу применения, функциональные возможности, некоторые особенности и интересный функционал. Надеемся, что информация поможет как продавцам, так и покупателям определиться с выбором необходимого DVR.

 Что внутри

Начальные цены на Medium видеорегистраторы начинаются от 10 тыс. руб. за четырехканальную модель. Восьми и шестнадцати канальные DVR Среднего класса стоят от 16-20 тыс. руб. Итак, рассмотрим Средний класс видеорегистраторов поближе.

Формат сжатия и качество записи

Тенденция 2010 года  —  полный переход на H.264 практически во всех сегментах видеорегистрации. Преимущества данного вида сжатия очевидны – больший коэффициент сжатия кадра при минимальных потерях в качестве. Что позволяет не только увеличивать глубину архивации на жестком диске, но и увеличить количество кадров/сек., передаваемых по сети (уменьшение размера кадра уменьшает нагрузку на сеть) при достаточно высоком качестве самого видеоряда. Разрешение в PAL составляет 4CIF — 704*576  —  такое разрешение поддерживают все современные Медиум – DVR, впрочем, как и 2CIF (704*288) и CIF (352*288).

Скорость записи в Медиум DVR составляет 25 к/с на канал в формате CIF (352х288). Т.е. видеорегистратор в любом случае может обеспечить запись «живого» видео при необходимости. При максимальном разрешении в 4CIF скорость записи составит 6 к/с при равномерном распределении на всю систему (запись всех каналов с максимальным разрешением). Нужно отметить, что гибкость настроек современного DVR позволяет перераспределить скорость и разрешение записи по каналам в соответствии с приоритетами. Поэтому вполне возможен вариант настройки, при котором несколько каналов осуществляют запись 25к/с 704*576 (4CIF), а остальные пишут 6 к/с при 352*288 (CIF). В среднем, при скорости 200 к/с на систему и разрешении CIF (352×288), на восьмиканальном видеорегистраторе с жестким диском 1000Гб, глубина архива составит около 15 дней при постоянном режиме записи.

Настройки в меню в Медиум DVR достаточно широки и позволяют выполнить точные настройки по каждому каналу. Возможно, изменение как скорости записи по каждому каналу отдельно, так и качества и разрешения по каналу. Нужно отметить тот факт, что 25 к/с при разрешении 704*576 можно получить только на одном канале из четырех, т.к. кодирование видеосигналов производиться по каждой четверке каналов. Т.е. в 8-ми канальном регистраторе можно настроить 2 канала с «живым» видео, при этом один будет выбран из первой четверки (1-4 канал) а второй из второй четверки (5-8 канал). Остальные каналы будут работать в минимальных режимах. Соответственно в 16-ти канальном DVR Среднего класса возможно настроить на максимальное разрешение и скорость записи четыре канала.

Режимы записи

Основными режимами записи для Медиум-DVR являются:

  1. Постоянная запись, при которой запись происходит постоянно (круглосуточно)
  2. Запись по расписанию, когда запись активируется в установленное время
  3. По детекции движения в видеокадре
  4. По звуку
  5. По сработке внешних датчиков любого типа

В отличие от Бюджетных серий DVR в Медиум классе алгоритм распознавания движения в кадре достаточно хорошо реализован и позволяет избежать ложных срабатываний. При настройке DVR настраиваются области и чувствительность детекции движения. В некоторых моделях таких областей – 99, что позволяет точно позиционировать интересующие области кадра. Функция «предзапись» — хранение в памяти последних 5-10 сек. видео позволит не пропустить важное событие, если даже детектор движения сработал не сразу. При использовании этой функции к записи с момента срабатывания детектора движения добавятся предыдущие несколько секунд видео.

 «Запись по расписанию» можно использовать в качестве постоянной в определенное время суток, скажем с 07.30 до 18.00 – в рабочее время. Недостаток постоянной записи уже указывался в предыдущей статье – малая глубина архивации и проблематичность поиска записанных событий.
 При наличии звукового тракта в DVR возможно использовать режим «записи по звуку». При превышении определенного звукового порога (появлении в пределах работы микрофона шума), активируется запись на канале, к которому микрофон привязан в настройках меню.
В Медиум DVR присутствует возможность подключения внешних датчиков. Датчики могут быть любого типа, использующие для определения своего состояния выходное реле. Дымовые извещатели, датчики движения, протечки, температурные, разбития стекла… —  реализовать можно любой контроль над помещением. Соответственно с контрольными входами присутствует выходное реле (может быть не одно), срабатывающее по настроенному в меню событию, что позволяет создать систему информирования или реагирования на событие.

В некоторых регистраторах возможно комбинированное использование функций записи. Скажем, в определенное время запись осуществляется постоянно, а в остальное время по детекции движения.

Дополнительные функции

В отличие от Бюджетного сегмента регистраторов в Медиум классе достаточно сложно придумать функции, которыми бы он не был в той или иной мере оснащен. Отметим следующие:

  • Функция управления камерами по протоколу RS485. С помощью данного протокола можно управлять поворотными камерами, камерами с трансфокатором и камерами с экранным меню (OSD).
  • Возможность перепрошивки (обновления) ПО системы. Большинство регистраторов в качестве системы управления используют Linux, что позволяет более гибко управлять самим регистратором и при необходимости, перепрошиться на более новую версию ПО.
  • Сетевые функции Медиум DVR настолько широки, что им можно посвящать отдельные статьи. Приведем некоторые из них:
    1. Встроенный веб-сервер – позволяет подключаться к регистратору без установки специального ПО через Internet Explorer.
    2. Встроенный почтовый клиент. Возможность отправлять по событиям электронные письма на определенный адрес
    3. Работа в системах, состоящих из нескольких регистраторов с помощью специализированного ПО
    4. Синхронизация с мировым временем через интернет
    5. Использование регистратора в качестве IP сервера при передаче на большие расстояния
    6. Возможность самостоятельного поднятия соединения с провайдером интернета (управление модемами)
    7. Возможность организации двусторонней дуплексной аудиосвязи между регистратором и компьютером в сети.

Просмотр и архивация

Основным выходом на монитор является BNC разъем, на выходе которого имеем композитный видеосигнал с разрешением 720*576, пригодный для использования как на бытовом телевизоре, так и на специализированном мониторе. Для подключения DVR к ЖК-монитору используется VGA разъем (в некоторых DVI) с разрешением 1024*768 или 1280*1024. Пока поддерживаются только мониторы с соотношением сторон 4х3, но ожидается появление аппаратов с выходом VGA вплоть до 1920*1080 и поддержкой мониторов с соотношением сторон 16х9. В некоторых видеорегистраторах присутствует дополнительный видеовыход SPOT, на который выводится или камера по Вашему выбору в полный экран, или тот канал, в котором в настоящий момент происходит событие.

 Архивация на Медиум DVR может осуществляться по USB на внешние носители (флэш, HDD, DVD-RW ) и по сети с помощью специализированного ПО. В некоторых моделях используются подключения внешних дисков через e-sata или IEE1394 разъемы. Кроме того, при работе в сети на наиболее функциональных моделях возможно скидывание архивов на NAS накопители. Просмотр и конвертация видеофайлов на компьютере осуществляется с помощью специального ПО, обычно идущего в комплекте поставки с DVR, или распространяющегося с сайта производителя. Итоговым файлом обычно имеем формат .avi, пригодный для просмотра стандартным проигрывателем на компьютере.

Некоторые регистраторы оснащаются свободным местом под устройство 5,25’, что позволяет установить или привод DVD-RW или Mobil-Rack.

 Где и как используем Медиум-DVR

И снова оговоримся, все рекомендации по использованию основаны на личном опыте и носят субъективный характер. Примеры, указанные ниже, могут помочь менеджерам по продаже в выборе предлагаемого оборудования.

Первой областью применения, которая можно указать  —  использование в элитной частной недвижимости. Система будет похожа на Бюджетное решение для дома, но с использованием более дорогих видеокамер наблюдения и с расширенными возможностями. Подключив глазок со встроенной камерой, камеры в комнатах и на улице, микрофоны у входа и в коридоре, создаем полноценную продвинутую систему домашнего видеонаблюдения. Камеры при этом используются цветные внутренние и день/ночь уличные. Стоимость всего комплекта оборудования составит 40-45 тыс. руб. за восьмиканальную систему.

 Из нюансов, опять же, можно отметить желательность установки ИК подсветки в подъезде для совместной работы с видеоглазком и использование уличных камер также с ИК подсветкой для наблюдения за автомобилем или двором. Просмотр происходящего можно осуществлять на домашнем телевизоре. Просмотр архивов и работу с ними лучше осуществлять с помощью компьютера по домашней сети, в которую включить и видеорегистратор. Возможности Медиум-DVR, при правильно выбранных камерах, позволит получить достаточно информативную запись, вплоть до регистрации (читабельности) номеров машин и опознаваемости лиц людей.

При использовании сетевых функций в полном объеме появляется возможность доступа к просмотру и архивам через интернет извне (скажем, из другого города). Регистратор сам сможет поднять и удерживать интернет соединение через DSL модем. В данном случае необходимы хорошая скорость соединения и выделенный статичный IP адрес. Хотя уже доступны модели, позволяющие пользователям подключаться к регистратору не напрямую, а через специализированные сервис от производителя DVR. Этот вариант не требует наличие постоянного IP адреса.

 Магазин, супермаркет. Решение соответствует рассмотренному в прошлой статье, но при использовании более дорогого оборудования позволит более уверенно распознать участников событий и их действия. Одна камера ставиться на вход крупным планом, цветная с хорошим разрешением и большим динамическим диапазоном, одна на кассу крупным планом, также цветная и с хорошим разрешением. Возможно подключение системы «видео-чек», подмешивающей в видеосигнал данные с кассы. Среднего уровня камеры по помещениям. Аспекты использования крупного плана на входе и камер на кассах и использование микрофона были рассмотрены в предыдущей статье. Система легко масштабируется путем добавления новых DVR и объединения их в одну систему по сети. В случае нахождения магазинов в разных, удаленных друг от друга, местах хозяин торговой сети может создать единую систему через интернет.

Отделения банков, банкоматы. Качество записи (при использовании соответствующих камер) Медиум DVR позволяет идентифицировать людей и регистрировать номера авто на стоянке (находящихся в статике). Что позволяет использовать регистраторы данного класса при контроле банкоматов, помещений банков и прилегающей территории.

 Рестораны, дискотеки. Сложность записи в полутемных и контрастно освещенных помещениях достаточна известна монтажникам. При связке с камерами с супер широким динамическим диапазоном может получиться неплохое решение для установки в ресторане и клубе. Возможно, полностью идентифицировать и контролировать действия персонала и посетителей.
Гостиницы, больницы, учебные заведения. Потребность в контроле и идентификации большого количества проходящих людей также подразумевает использование регистраторов с максимальным разрешением и качеством записи, но не с ценой и функциями профессиональных DVR.
Удаленные производственные объекты, в которых присутствуют линии связи и есть возможность объединения в единую систему.
Автозаправки  —  возможность регистрации номеров и действий водителей.

Средние производства, фермерские хозяйства с большой инфраструктурой, промбазы, госструктуры  —  перечень возможного применения Медиум класса DVR самый широкий на рынке, его можно применять практически во всех отраслях, от (при наличии средств) домашнего использования до (при отсутствии средств) применения в банках и госучреждениях.

Комплексные системы безопасности. Некоторые модели видеорегистраторов можно интегрировать в системы со специализированным софтом, объединяющим видеонаблюдение, контроль доступа, ОПС и автоматизацию здания.

Комплектация оборудования

С Медиум DVR возможно использование любых камер в соответствии с поставленной задачей. Скажем, на входе будет камера цветная с WDR и разрешением 560 ТВЛ, на улице камера день/ночь с ИК подсветкой и разрешением 500/600 ТВЛ, а по зданию простые черно-белые камеры с разрешением 420 ТВЛ. Главное правильно поставить задачу и подобрать камеры в соответствии с ней, а регистратор Среднего класса обеспечит приемлемое качество и скорость записи. Оптимально же — это камеры среднего класса с разрешением 480-540 ТВЛ. Чувствительность по освещению и корпусное исполнение — в зависимости от поставленной задачи и необходимости.

 Комплектация системы не отличается от Бюджетного решения:
  • Видеорегистратор (в комплекте блок питания, ИК пульт, ПО)
  • Жесткий диск (диски) в соответствии с рекомендацией производителя DVR (в комплекте с регистратором, как правило, не поставляются)
  • Привод DVD-RW (если есть техническая возможность установки)
  • Камеры, исполненные в соответствии с выполняемыми задачами
  • Блок питания камер (для уличных желательно бесперебойный)
  • Кабель для видеосигнала и питания камер
  • Разъемы (обычно BNC и питания камер)

Дополнительно при необходимости:

  • Микрофон (ы)
  • Монитор (компьютерный или для систем безопасности, или телевизор)
  • Наличие компьютерной сети с возможностью подключения DVR
  • Модем для возможности подключения извне
  • Внешние датчики
  • Исполнительные устройства (например пищалка при сработке реле DVR)
  • Внешние накопители для архивации
  • ИК подсветка
  • Переходники, модуляторы, разветвители и прочее (по потребности клиента и фантазии монтажника)

Итог

 Попробуем сделать итоговые выводы:
 1. Применение регистраторов среднего класса оправдано в случаях, где:
  • необходимо устанавливать более 4-х камер
  • требуется идентификация людей
  • нужен удаленный доступ к регистратору по сети
  • требуется запись с камер, снимающих на средние расстояния
  • требуется регистрация номеров стоящего или не быстро движущегося автотранспорта
  • требуется управление внешних камер и запись по внешним датчикам
  • требуется контроль за передвижением небольшого потока людей

2. Применение рекомендуется в следующих сферах:

  • элитная недвижимость
  • в бизнесе (промбазы, фермы, офисы)
  • в торговле (средние магазины и супермаркеты)
  • рестораны и клубы
  • в качестве модернизации систем видеонаблюдения
  • в самом широком диапазоне поставленных задач

Напоминаем, что для правильного выбора оборудования для решения конкретной задачи и оптимального соотношение «цена/полученный результат» лучше обращаться к специалистам. В идеале перед составлением спецификации необходим осмотр объекта ля выявления всех нюансов.
