DVR Класса PROFESSIONAL. Критерии выбора видеорегистратора под объект. Часть 3.

Введение

В предыдущих статьях мы определили классификацию регистраторов, поделив их на 4 класса:

  1. Бюджетный, так называемый Econom-класс;
  2. Средний, Medium-класс, или, пользуясь компьютерной терминологией SOHO (для малых офисов и домашнего использования);
  3. Профессиональный, Professional-класс;
  4. High-end-класс

Кроме того, была приведена таблица деления DVR на классы (Алгоритм Безопасности #1, 2010 и Алгоритм Безопасности #3, 2010) по техническим характеристикам и сферам применения. Больших изменений на рынке не произошло, все новинки были представлены на MIPS-2010. Поэтому повторяться и еще раз печатать таблицы не будем, а сразу перейдем к описанию видеорегистраторов, относящихся к Профессиональному классу.

Что внутри

Стоимость видеорегистраторов Проф-класса начинаются от 15 тыс. руб. за четырехканальную модель. восьми и шестнадцати канальные Prof-DVR стоят от 20-25 тыс. руб. Что мы сможем получить за немалую потраченную сумму и так ли оправдан выбор в пользу Профессиональной серии вместо DVR среднего класса? Попробуем ответить на эти вопросы.

Формат сжатия и качество записи.

Тенденция 2010 года – полный переход на H.264 касается в первую очередь регистраторов Проф класса. Практически во всех моделях, представленных поставщиками весной-летом 2010 года, имеют этот формат сжатия. Большой коэффициент сжатия кадра при минимальных потерях в качестве, вследствие чего увеличение глубины архивов и увеличение скорости работы по сети. Разрешение в PAL составляет 4CIF — 704*576 – такое разрешение поддерживают все Проф – DVR, впрочем, как и 2CIF (704*288) и CIF (352*288).

Скорость записи составляет от 25 к/с на канал в формате CIF (352х288) до 6 к/с на канал в 4CIF при равномерной загрузке системы. Возможны более тонкие регулировки и настройки записи по каналам и соответствующее перераспределение мощностей аппаратной части. Возможно увеличение скорости записи одних каналов за счет уменьшения других.

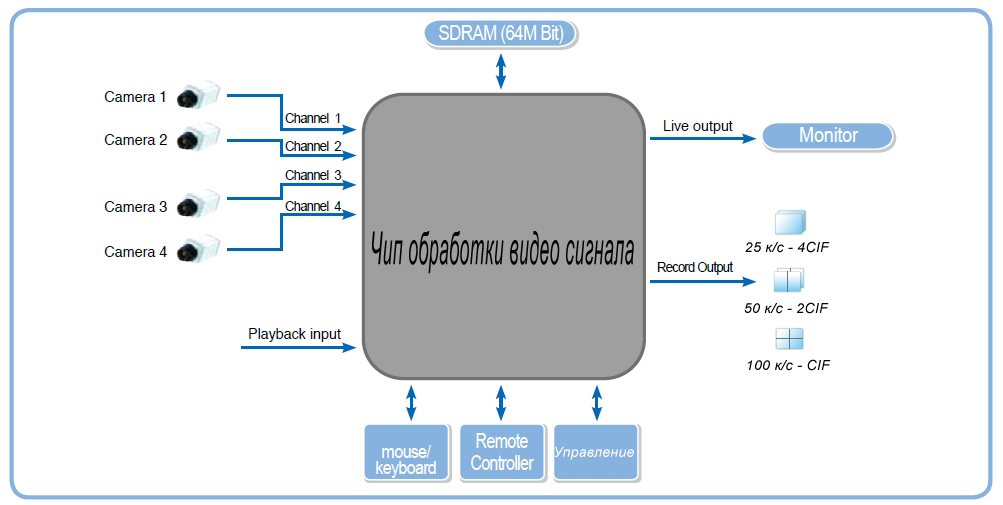

Перераспределяя в настройках скорость записи, важно помнить, что в большинстве DVR используются четырехканальные процессоры обработки видеосигнала. Структурно это выглядит так (рис.1):

ris101

Каждый чип обрабатывает 100к/с на 4 канала при разрешении CIF, и настроить большую скорость записи при максимальном разрешении удастся только в одном канале из четырех (остальные три будут обрабатывать сигнал медленнее или с меньшим разрешением). Пример настройки при разрешении на все каналы 4CIF (704*576) – 1 канал 16 к/с + 3 канала по 2 к/с. В 8-ми и 16-ти канальных DVR используются соответственно 2 и 4 таких чипа, что позволяет настроить соответственно 2 и 4 «быстрых канала». Нужно отметить, что есть на рынке модели, в которых чип обрабатывает все 4 канала в 4CIF по 25 к/с, но это редкость или High-end класс.

В среднем, при скорости 400 к/с на систему и разрешении CIF (352×288) на 16-ти канальном видеорегистраторе с жестким диском 1000 Гб, глубина архива составит около 7 дней при постоянном режиме записи.
 Если сравнить указанные характеристики с видеорегистраторами Среднего класса, о которых было рассказано в предыдущей статье, то можно подумать, что они идентичны и для Проф класса. Но это далеко не так. Аппаратная часть и применяемое ПО с множеством настроек в профессиональных сериях DVR позволяют получить очень качественную запись с реальным разрешением более 500 строк (в некоторых случаях можно сказать: «что увидел при просмотре, то и получил в записи»). Кроме того, позволяют на более высоком уровне работать с видеорегистратором в сети, включая объединение их в большую систему, а так же предоставляют пользователю множество функций, не доступных в DVR Среднего класса.

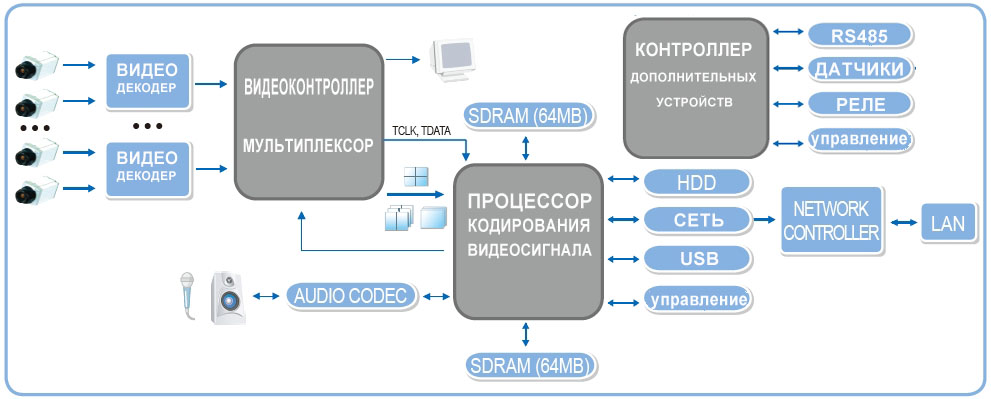

Для более полного понимания структуры DVR (а использование Профессионального уровня оборудования предполагает наличие минимальных знаний вопроса) приведем упрощенную схему видеорегистратора (рис. 2):

ris102

В качестве некоторых комментариев к рисунку:

  1. Память SDRAM используется и для работы операционной системы LINUX и для хранения видеокадров для «предзаписи».
  2. В процессор встроен контроллер SATA для подключения жестких дисков.
  3. Видеоконтроллер может быть как со встроенным конвертером композитного видеосигнала в VGA, так и с внешним.
Режимы записи
 Основными режимами записи для Prof-DVR являются:
  1. Постоянная запись, при которой запись происходит постоянно (круглосуточно).
  2. Запись по расписанию, когда запись активируется в установленное время.
  3. По детекции движения в видеокадре.
  4. По звуку (появлению шума на объекте).
  5. По сигналу от внешних датчиков любого типа.
  6. Комбинированная запись. Пример: постоянная запись 2 к/с, при появлении движения в кадре запись 25 к/с, при пропадании движения — переход на постоянную запись 2 к/с.

Алгоритм распознавания движения в кадре хорошо реализован и позволяет избежать ложных срабатываний. Это достигается применением более мощных процессоров обработки видеосигнала. Настраиваются области и чувствительность детектора движения. Реализована функция «предзапись» — хранение в памяти последних 5-10 секунд видео позволит не пропустить важное событие, в случае если детектор движения сработал не сразу. При использовании этой функции к записи с момента срабатывания детектора движения добавятся предыдущие несколько секунд видео.

«Запись по расписанию», по звуку, от внешних датчиков мы уже рассматривали в предыдущих статьях, поэтому останавливаться на них не будем. Вышеперечисленные функции идентичны возможностям DVR Среднего класса. Для рассматриваемого нами класса DVR стоит отметить слудующую функцию:

Реакция DVR на событие

В Prof-DVR имеются широкие настройки реакции аппарата на событие (под «событием» понимается старт записи по детектору движения, по датчикам, по звуку и др.). Перечислим основные действия, которые выполняет DVR при появлении в кадре движения (кроме старта записи):

  1. Отправить сообщение о событии по указанному адресу электронной почты. В некоторых моделях отправляется не только текстовое сообщение, но и стоп-кадр.
  2. Включить зуммер, встроенный в DVR, для привлечения внимания охраны.
  3. Выполнить действие на выходном реле, сомкнув или разомкнув контакты. В 16-ти канальных DVR присутствуют до 4-х выходных реле, каждое из которых можно запрограммировать индивидуально и каждое из которых может работать как с одним, так и с несколькими каналами.
  4. Вывести изображение канала, в котором происходит событие на тревожный монитор (SPOT выход).
  5. Запуск заранее прописанной программы в поворотной купольной камере, подключенной по RS485 протоколу. В этом случае в Speed-Dome камере заранее прописываются программы с точками просмотра и порядком их прохождения поворотным устройством камеры, а DVR запускает ту или иную программу. Программ может быть до восьми и более на каждой камере. Данная функция позволяет полностью автоматизировать работу поворотных скоростных куполов в системе видеонаблюдения объекта.

Дополнительно нужно отметить, что каждый канал можно привязать к одному или нескольким исполнительным выходам, равно как и выход использовать в связке с несколькими каналами видео.

Дополнительные функции

По сравнению со средним классом Профессиональный имеет те же функциональные возможности. Дополнительно можно отметить следующие:
    • Прямая печать стоп-кадров на принтер, не используя компьютер (используется тот же принцип, что и при подключении к принтеру фотоаппарата).
    • Использование «водяных знаков» при записи.
    • Сетевые возможности не только перекрывают средний класс, но и делают работу с регистратором по сети более совершенной:
      1. Встроенный веб-сервер позволяет подключаться к регистратору без установки специального ПО через Internet Explorer + работа с DVR через PDA и 3G устройства.
      2. Встроенный почтовый клиент.
      3. Работа нескольких DVR в единой системе + настройка загруженности сети.
      4. Синхронизация с мировым временем через интернет, автоматический переход на летнее/зимнее время.
      5. Работа с сервисами DDNS (DynDNS), которые позволяют иметь удаленный доступ к регистратору без выделения статического IP-адреса со стороны провайдера.
      6. Возможность работы с NAS-накопителями не только в локальных сетях, но и через интернет.
      7. Возможность самостоятельного поднятия соединения с провайдером интернета (управление модемами).
      8. Возможность организации двусторонней дуплексной аудиосвязи между регистратором и компьютером в сети.

Просмотр и архивация

Так как Проф класс видеорегистраторов оснащен качественной поддержкой сети, то и организацию просмотра рекомендуется осуществлять через сеть. Для этого можно использовать небольшие компьютеры NetTop-класса с предустановленным ПО от регистратора. Среди преимуществ – возможность подключения выборочных камер с разных регистраторов, возможность организации точки просмотра и контроля в любом месте, где есть доступ к сети. Качество просмотра по сети сопоставимо с качеством просмотра через подключенный монитор.

Для прямого подключения к DVR есть BNC-разъем, на выходе которого имеем композитный видеосигнал с разрешением 720*576. Для подключения DVR к ЖК-монитору используется VGA-разъем (в некоторых DVI или HDMI) с разрешением от 1024*768 до 1920*1080. В профессиональных видеорегистраторах присутствует дополнительный видеовыход SPOT, который программируется по желанию пользователя.

Архивация может осуществляться по USB на внешние носители (флэш, HDD), на встроенные приводы DVD-RW и по сети с помощью специализированного ПО. В некоторых моделях используются подключения внешних дисков через e-sata или IEE1394 разъемы. Поддерживается архивация на NAS накопители. Просмотр и конвертация видеофайлов на компьютере осуществляется с помощью специального ПО, обычно идущего в комплекте поставки с DVR, или представленного на сайте производителя. Итоговым файлом обычно имеем формат .avi, пригодный для просмотра стандартным проигрывателем на компьютере.

Где и как используем DVR профессионального класса

Как и в прошлых статьях оговоримся, что все рекомендации по использованию основаны на личном опыте и носят субъективный характер.

Первой областью применения, которую можно указать – использование в офисе крупного предприятия. Необходимость идентификации посетителей, контроль работы персонала, контроль работы касс и переговорных определяют необходимость использования качественного регистратора в связке с хорошими камерами высокого разрешения. Второй немаловажной причиной можно считать качественную работу по сети и возможность объединения нескольких DVR в систему с удаленным доступом. Удаленный доступ позволит организовать наблюдение за удаленными объектами в рамках единой системы безопасности.

Большие супермаркеты. Контроль касс, возможность работы с системами ЧЕК-ТВ, необходимость идентификации посетителей и их действий с товаром и др. Все эти потребности подразумевают использование качественного видеорегистратора совместно с камерами высокого разрешения.

Банки, финансовые учреждения. Качество записи (при использовании соответствующих камер) позволяет идентифицировать людей и их действия а так же регистрировать номера автомобилей как на стоянке, так и проезжающих мимо здания. Что позволяет использовать регистраторы Проф класса при контроле банкоматов, помещений банков, а также прилегающей территории не только для общего плана (как в среднем классе), но и для идентификации объектов и действий.

Аэропорты, вокзалы, стадионы, места скопления народа. Большой поток людей, быстро меняющаяся обстановка, интеграция с системами распознавания лиц, возможность управления поворотными камерами, объединение нескольких DVR в систему, качество архивных записей – основные критерии выбора именно Профессионального оборудования.

Системы «Безопасный Город», контроль транспортного потока. Многие модели Prof DVR можно интегрировать в комплексные системы безопасности, где обмен данными производится по сети и существуют дополнительные возможности, такие как распознавание номеров автотранспорта, ж/д вагонов, распознавание лиц.

Удаленные производственные объекты, требующие повышенного качества записи, в которых присутствуют линии связи и есть возможность объединения в единую систему.

Склады и производственные цеха с повышенными требованиями к безопасности – опять же качество записи и удаленный доступ для осуществления оперативного и неоперативного контроля. Альтернатива Среднему классу DVR. При потребности клиента в более качественной записи и расширенных сетевых функциях.

Комплектация оборудования

Так же как и со средним классом DVR в Проф классе возможно использование любых камер в соответствии с поставленной задачей. Рекомендуется использовать цветные видеокамеры наблюдения с WDR и разрешением 560 ТВЛ. При использовании на улице камеры день/ночь с ИК подсветкой и разрешением 500/600 ТВЛ, а по зданию простые цветные камеры с разрешением от 540 ТВЛ. Опять же, главное правильно поставить задачу и подобрать камеры в соответствии с ней, а цифровые видеорегистраторы профессионального класса обеспечит отличное качество и скорость записи.

Комплектация системы не отличается от Бюджетного или Медиум решения, дополнительно можно рассмотреть:
  • NAS-накопитель для архивации с одного или нескольких DVR по сети.
  • Создание отдельной компьютерной сети для работы с видеорегистраторами с привязкой к общей сети здания.
  • Использование скоростных поворотных камер (иногда дешевле поставить одну простую и одну поворотную камеры вместо 4-5 обычных, при этом качественно решение будет лучше).
  • Исполнительные устройства (например, система оповещения).

ИТОГ

Сделаем итоговые выводы:
  1. Применение профессиональных регистраторов оправдано в случаях, где:
    • необходимо высокое качество записи;
    • требуется идентификация людей и их действий;
    • нужен удаленный доступ к регистратору по сети с расширенными возможностями;
    • необходимо объединить несколько DVR в систему;
    • требуется регистрация номеров движущегося автотранспорта;
    • требуется управление внешних камер с применением автоматизации контроля;
    • необходимо управление внешними устройствами в качестве реакции на событие.
  2. Применение рекомендуется в следующих сферах:
    • финансовая сфера;
    • крупные предприятия с повышенными требованиями к безопасности;
    • в торговле (супермаркеты);
    • места скопления народа (аэропорты, вокзалы);
    • системы «Безопасный Город»;
    • в самом широком диапазоне поставленных задач.

Напоминаем, что для правильного выбора оборудования для решения конкретной задачи и оптимального соотношение «цена/полученный результат» лучше обращаться к специалистам. В идеале перед составлением спецификации необходим осмотр объекта для выявления всех нюансов.
