Одномодовый (SM) и многомодовый (MM) оптический кабель

Взято тут

Волоконно-оптические волокна могут быть двух типов:

  • Одномодовое (SM, Single Mode)
  • Многомодовое (MM, Multi Mode)

Одномодовый оптический кабель передает одну моду и имеет диаметр сечения ≈ 9,5 нм. В свою очередь, одномодовый волоконно оптический кабель может быть с несмещ енной, смещ енной и ненулевой смещ енной дисперсией.

Волоконно оптический многомодовый кабель ММ переда ет множество мод и имеет диаметр 50 или 62,5 нм.

На первый взгляд, напрашивается вывод, что многомодовый оптоволоконный кабель лучше и эффективнее, нежели оптический кабель SM. Тем более, что и специалисты нередко высказываются в пользу ММ на том основании, что, раз многомодовый оптический кабель обеспечивает многократный приоритет по производительности в сравнении с SM, то он во всех отношениях лучше его.

Между тем, мы бы воздержались от таких однозначных оценок. Количественный показатель — далеко не единственное основание для сравнения, и во многих ситуациях одномодовый оптоволоконный кабель оказывается предпочтительнее.

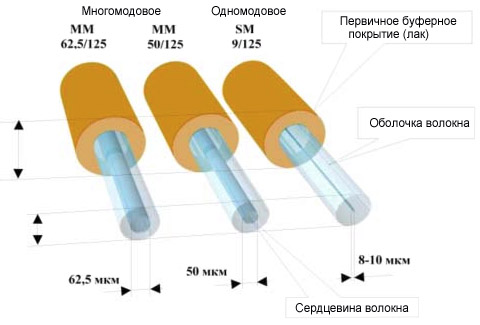

Главное отличие SM и MM кабелей — размерные показатели. Кабель оптический SM имеет волокно с меньшей толщиной (8-10 микрон). Это обуславливает его возможность передавать волну только одной длины по центральной моде. Толщина основного волокна в кабеле ММ значительно больше, 50-60 микрон. Соответственно, такой кабель одновременно может передавать несколько волн с разными длинами по нескольким модам. Однако большее количество мод сужают пропускную способность волоконно-оптического кабеля.

Остальные отличия одно- и многомодовых кабелей касаются материалов, из которых они изготовлены, и используемых источников света. Оптический кабель одномодовый имеет и стержень и оболочку, изготовленные только из стекла, а в качестве источника света — лазер. Кабель же ММ может иметь как стеклянные, так и пластиковые оболочку и стержень, а источником света для него служит светодиод.

Одномодовый кабель оптический 9/125 мкм

Кабель оптический одномодовый 8 волокон типа 9 125, имеет однотрубочную модульную конструкцию. Световоды расположены в центральной трубке, которая заполнена гидрофобным гелем. Наполнитель над ежно защищает волокна от разного рода механических воздействий, кроме того, он исключает воздействие температурных изменений внешней среды. Для защиты от грызунов и других подобных воздействий используется дополнительная опл етка из стеклоткани.

По сути, разработка и производство кабеля волоконно оптического 9 125 сводятся к поиску оптимального решения проблемы уменьшения оптической дисперсии (вплоть до нуля) на всех частотах, с которыми кабель будет работать. Большое количество мод отрицательно влияет на качество сигнала, а одномодовый кабель на деле имеет не одну моду, а несколько. Число их намного меньше, чем в многомодовом, тем не менее, оно больше единицы. Снижение эффекта оптической дисперсии приводит к уменьшению количества мод, и, соответственно, к улучшению качества сигнала.

В большинстве стандартов оптических волокон, применяемых в кабелях 9 125, нулевая дисперсия обеспечивается в узком диапазоне частот. Таким образом, одномодовым в буквальном смысле кабель является лишь с волнами конкретной длины. Однако существующие технологии уплотнения используют набор оптических частот для приема и передачи сразу нескольких широкополосных оптических каналов связи.

Одномодовый волоконно оптический кабель 9 125 используется как внутри зданий, так и на внешних магистралях. Его можно закапывать в грунт или применять в качестве подвесного кабеля.

Многомодовый оптический кабель 50/125 мкм

Кабель волоконно-оптический 50/125(OM2) многомодовый, применяется в оптических сетях с 10-гигабайтными скоростями, построенных на многомодовом волокне. В соответствиями с изменениями спецификации ISO/IEC 11801 в таких сетях рекомендуется использовать новый тип патч-кордового кабеля класса ОМЗ с типоразмером 50 125.

Кабель оптический 50 125 ОМЗ, соответственно сетевым приложениям 10 Gigabit Ethernet, предназначается для осуществления передачи данных на волнах длиной 850 нм либо 1300 нм, отличных максимально допустимыми значениями затухания. Используется для обеспечения связи в диапазоне действия частот 1013-1015 Гц.

Оптический кабель многомодовый 50 125 предназначается для патч-кордов и разводки до рабочего места, и используется только внутри помещений.

Кабель поддерживает передачу данных на короткие расстояния и подходит для непосредственного терминирования. Структура стандартного многомодового оптического волокна G 50/125 (G 62,5/125) мкм соответствует стандартам: EN 188200; VDE 0888, часть 105; МЭК “IEC 60793-2”; Рекомендация МСЭ-Т (ITU-T) G.651.

MM 50/125 имеет важное преимущество, которое заключается в низких потерях и абсолютной невосприимчивости к разного рода помехам. Это позволяет строить системы с сотнями тысяч каналов телефонной связи.

Виды применяемых волокон

В производстве SM и MM кабелей используются одномодовые и многомодовые волокна следующих типов:

  • одномодовое, рекомендация ITU-Т G.652.В (в маркировке тип “Е”);
  • одномодовое, рекомендация ITU-Т G.652.С, D (в маркировке тип “А”);
  • одномодовое, рекомендация ITU-Т G.655 (в маркировке тип “Н”);
  • одномодовое, рекомендация ITU-Т G.656 (в маркировке тип “С”);
  • многомодовое, с сердцевиной диаметром 50 мкм, рекомендация ITU-Т G.651 (в маркировке тип “М”);
  • многомодовое, с сердцевиной диаметром 62,5 мкм (в маркировке тип “В”)

Оптические параметры волокон в буферном покрытии должны соответствовать спецификациям фирм-поставщиков.

Параметры оптических волокон:

Тип OB
Символы позиции 3.4 таблицы 1 ТУ
Многомодовое Одномодовое
М В Е А Н С
Рекомендация МСЭ-Т G.651 G.652B G.652C(D) G.655 G.656
Геометрические характеристики
Диаметр отражающей оболочки, мкм 125 ± 1 125 ± 1 125 ± 1 125 ± 1 125 ± 1 125 ± 1
Диаметр по защитному покрытию, мкм 250 ± 15 250 ± 15 250 ± 15 250 ± 15 250 ± 15 250 ± 15
Некруглость отражающей оболочки, %, не более 1 1 1 1 1 1
Неконцентричность сердцевины, мкм, не более 1,5 1,5
Диаметр сердцевины, мкм 50 ± 2,5 62,5 ± 2,5
Диаметр модового поля, мкм, на длине волны:
1310 нм
1550 нм


9,2 ± 0,4
10,4 ± 0,8
9,2 ± 0,4
10,4 ± 0,8

9,2 ± 0,4

7,7 ± 0,4
Неконцентричность модового поля, мкм, не более 0,8 0,5 0,8 0,6
Передаточные характеристики
Рабочая длина волны, нм 850 и 1300 850 и 1300 1310 и 1550 1275 ÷ 1625 1550 1460 ÷ 1625
Коэффициент затухания OB, дБ/км, не более, на длине волны:
850 нм
1300 нм
1310 нм
1383 нм
1460 нм
1550 нм
1625 нм
2,4
0,7




3,0
0,7






0,36


0,22


0,36
0,31

0,22





0,22
0,25




0,35
0,23
0,26
Числовая апертура 0,200 ± 0,015 0,275 ± 0,015
Ширина полосы пропускания, МГц×км, не менее, на длине волны:
850 нм
1300 нм
400 ÷ 1000
600 ÷ 1500
160 ÷ 300
500 ÷ 1000




Коэффициент хроматической дисперсии пс/(нм×км), не более, в интервале длин волн:
1285÷1330 нм
1460÷1625 нм (G.656)
1530÷1565 нм (G.655)
1565÷1625 нм (G.655)
1525÷1575 нм








3,5



18
3,5



18


2,6 — 6,0
4,0 — 8,9

2,0 — 8,0
4,0 — 7,0

Длина волны нулевой дисперсии, нм 1300 ÷ 1322 1300 ÷ 1322
Наклон дисперсионной характеристики в области длины волны нулевой дисперсии, в интервале длин волн, пс/нм²×км, не более 0,101 0,097 0,092 0,092 0,05
Длина волны отсечки (в кабеле), нм, не более 1270 1270 1470 1450
Коэффициент поляризационной модовой дисперсии на длине волны 1550 нм, пс/км, не более 0,2 0,2 0,2 0,1
Прирост затухания из-за макроизгибов (100 витков × Ø 6О мм), дБ: λ = 1550 нм/1625 нм 0,5 0,5 0,5 0,5

Характеристики и типы оптического волокна

G.652 — Стандартное одномодовое волокно

Является наиболее широко используемым одномодовым оптическим волокном в телекоммуникациях.

Одномодовое ступенчатое волокно с несмещенной дисперсией служит основополагающим компонентом оптической телекоммуникационной системы и классифицируется стандартом G.652. Наиболее распространенный вид волокна, оптимизированный для передачи сигнала на длине волны 1310 нм. Верхний предел длины волны L-диапазона составляет 1625 нм. Требования на макроизгиб — радиус оправки 30 мм.

Стандарт разделяет волокна на четыре подкатегории A, B, C, D.

Волокно G.652. А отвечает требованиям, необходимым для передачи информационных потоков уровня STM 16, — 10 Гбит/с (Ethernet) до 40 км, в соответствии с Рекомендациями G.691 и G.957, а также уровня STM 256, согласно G.691.

Волокно G.652.B соответствует требованиям, необходимым для передачи информационных потоков уровня до STM 64 в соответствии с Рекомендациями G.691 и G.692, и уровня STM 256, согласно G.691 и G.959.1.

Волокна G.652.C и G.652.D позволяют осуществлять передачу в расширенном диапазоне длин волн 1360-1530 нм и обладают пониженным затуханием на «пике воды» («пик воды» разделяет окна прозрачности в полосе пропускания одномодовых световодов в диапазонах 1300 нм и 1550 нм). В остальном аналогичны G.652.A и G.652.B.

G.652.A/B — эквивалент OS1 (классификация ISO/IEC 11801), G.652.C/D – эквивалент OS2.

Использование волокна — G.652 при более высоких скоростях передачи на расстояния более 40 км приводит к несоответствию эксплуатационных качеств со стандартами для одномодового волокна, требует усложнения оконечной аппаратуры.

G.655 — Одномодовое волокно с ненулевой смещенной дисперсией(NZDSF)

Одномодовое волокно с ненулевой смещенной дисперсией NZDSF оптимизировано для передачи не одной длины волны, а сразу нескольких длин волн (мультиплексного волнового сигнала WDM и высокоплотного волнового сигнала DWDM). Волокно Corning защищено двойным акрилатным покрытием СРС, обеспечивающим высокую надежность и работоспособность. Наружный диаметр покрытия равен 245 мкм.

Волокно с ненулевой смещенной дисперсией (NZDSF) предназначено для применения в магистральных волоконно-оптических линиях и глобальных сетях связи, использующих DWDM-технологии. В этом волокне поддерживается ограниченный коэффициент хроматической дисперсии во всем оптическом диапазоне, используемом в волновом мультиплексировании (WDM). Волокна NZDSF оптимизированы для использования в диапазоне волн от 1530 нм до 1565 нм.

Рекомендации разделяют волокна на три подкатегории — А, В, С, которые различаются по значениям коэффициента поляризационной модовой дисперсии, хроматической дисперсии и рабочему диапазону.

Оптические волокна категории G.655.А обладают параметрами, обеспечивающими их применение в одноканальных и многоканальных системах с оптическими усилителями (Рекомендации G.691, G.692, G.693) и в оптических транспортных сетях (Рекомендация G.959.1). Рабочие длины волн и дисперсия в волокне данной подкатегории ограничивают мощность входного сигнала и их применение в многоканальных системах.

Оптические волокна категории G.655.B аналогичны G.655.А. Но в зависимости от рабочей длины волны и дисперсионных характеристик мощность входного сигнала может быть выше, чем для G.655.А. Требования в части поляризационной модовой дисперсии обеспечивают функционирование систем уровня STM-64 на расстоянии до 400 км.

Категория волокон G.655.C подобна G.655.B, однако более строгие требования в части поляризационной модовой дисперсии позволяют использовать на данных оптических волокнах системы уровня STM-256 (Рекомендация G.959.1) или же увеличивать дальность передачи систем STM-64.

G.657 — Одномодовое волокно с уменьшенными потерями на изгибах с малыми радиусами

Оптическое волокно повышенной гибкости версии G.657 находит широкое применение в оптических кабелях для прокладки в сетях многоэтажных домов, офисов и т.д. Волокно G.657.A по своим оптическим характеристикам полностью идентично стандартному волокну G.652.D и в то же время имеет вдвое меньший допустимый радиус при укладке – 15 мм. Волокно G.657.В применяется на ограниченных расстояниях и обладает особо малыми потерями на изгибах.

Одномодовые оптические волокна характеризуются малым уровнем потерь на изгибах, предназначены в первую очередь для сетей FTTH многоквартирных зданий, а их преимущества особенно очевидны на ограниченном пространстве. Работать с волокном стандарта G.657, можно практически как с медножильным кабелем.

Две подкатегории: A и B, которые различаются диаметром сердцевины и работоспособностью при изгибах.

Для волокон типа G.657.A он составляет от 8,6 до 9,5 мкм, а для волокон типа G.657.B — от 6,3 до 9,5 мкм.

Нормы потерь на макроизгибах существенно ужесточены, поскольку этот параметр для G.657 является определяющим:

• Десять витков волокна подкатегории G.657.A, намотанного на оправку радиусом 15 мм, не должны увеличивать затухание более чем на 0,25 дБ при длине волны 1550 нм. Один виток того же волокна, намотанного на оправку диаметром 10 мм, при условии, что остальные параметры не изменены, не должен увеличивать затухание более чем на 0,75 дБ.

• Десять витков подкатегории G.657.B на оправке диаметром 15 мм, не должны увеличивать затухание более чем на 0,03 дБ при длине волны 1550 нм. Один виток на оправке диаметром 10 мм — более чем на 0,1 дБ, один виток на оправке диаметром 7,5 мм — более чем на 0,5 дБ.

Рекомендация: ITU G.657.А определяет приоритет совместимости со стандартными волокнами по отношению к функциональности (с ITU-T G.652D).

Рекомендация: ITU-T G.657.В делает упор на нечувствительность к изгибам, а не на соответствие требованиям стандартов G.652.

Международной организацией по стандартизации (ISO) и Международной электротехнической комиссией (IEC) был опубликован стандарт ISO/IEC 11801 – «Информационные технологии — структурированные кабельные системы для помещений заказчика»

Стандарт задает структуру и требования к реализации универсальной кабельной сети, а также требования к производительности отдельных кабельных линий.

В стандарте для линий Gigabit Ethernet оптические каналы различаются по классам (аналогично категориям медных линий). OF300, OF500 и OF2000 поддерживают приложения оптического класса на расстояниях до 300, 500 и 2000 м.

Класс канала Затухание ММ-канала (дБ/Км) Затухание SM-канала (дБ/Км)
850 нм 1300 нм 1310 нм 1.550 нм
OF300 2.55 1.95 1.80 1.80
OF500 3.25 2.25 2.00 2.00
OF2000 8.50 4.50 3.50 3.50

Кроме классов каналов, во втором издании этого стандарта определены три класса ММ-волокна — OM1, OM2 и OM3 — и один класс SM-волокна — OS1. Эти классы дифференцируются по затуханию и коэффициенту широкополосности.

Класс волокна Диаметр сердцевины, мкм Коэффициент широкополосности при насыщающем возбуждении, МГц х км Коэффициент широкополосности при лазерном возбуждении, МГц х км
850 нм 1.300 нм 850 нм
OM 1 50 или 62.5 200 500 N/A.
OM 2 50 500 500 N/A.
OM 3 50 1.500 500 2.000

Рекомендации по выбору типа волокна

Все линии короче 275 м могут работать по протоколу 1000Base-Sx. Длину до 550 м, можно обеспечить, используя протокол 1000Base-Lx совместно со смещенным вводом светового луча (Mode Conditioning).

Класс канала Fast Ethernet GigaBit Ethernet 10 GigaBit Ethernet
100 Base T 1000 Base SX 1000 Base LX 10GBase-SR/SW
OF300 OM1 OM2 OM1* , OM2* OM3
OF500 OM1 OM2 OM1 *, OM2 * OS1 (OS2)
OF2000 OM1 OM2 Plus, ОМЗ OS1 (OS2)

*) Mode Conditioning

Многомодовое волокно класса OM4 характеризуется минимальным коэффициентом широкополосности 4700 МГц x км при длине волны 850 нм (по сравнению с 2000 МГц х км волокна типа OM3) и является результатом оптимизации характеристик волокна ОМ3, обеспечивающих возможность достижения скорости передачи данных 10 Гб/с на расстоянии 550 метров. Новый сетевой стандарт IEEE 802.3ab 40 и 100 Гигабит Ethernet отметил, что новый тип многомодового волокна ОМ4 позволяет передать 40 и 100 Гигабит Ethernet на расстоянии до 150 метров. Волокна класса OM4 планируется использовать в будущем с оборудованием 40Gbps и наиболее широко при оборудовании ЦОД.

OM 1 и OM2 – Стандартные многомодовые волокна с сердцевиной 62,5 и 50 микрон соответсвенно.

Кабели, патчкорды и пигтейлы с многомодовыми волокнами типов ОМ1 62,5/125мкм и ОМ2 50/125мкм уже давно применяются в СКС для обеспечения передачи данных с высокой скоростью и на относительно большие расстояния, которые требуется в магистралях. Наиболее важными функциональными параметрами ММ-волокна является затухание (attenuation) и коэффициент широкополосности (bandwidth). Оба параметра определяются для длин волн 850 нм и 1300 нм, на которых работает большая часть активного сетевого оборудования.

Является специально разработанным многомодовым оптическим волокном применяемое для сетей Gigabit и 10 Gigabit Ethernet, существует только с размером сердцевины 50 микрон.

OM4 – Оптическое многомодовое волокно с сердцевиной 50 микрон «лазер-оптимизированное» нового поколения.

Многомодовое волокно типа ОМ4 – в настоящее время полностью соответствует современным стандартам волокон, предусмотренных для центров обработки данных и групп серверов следующего поколения. Оптическое волокно ОМ4 может быть использовано для более протяжённых линий в сетях передачи данных нового поколения с высочайшей производительностью передачи данных. Это волокно представляет собой результат дальнейшей оптимизации характеристик волокна ОМ3, позволяющего придать волокну характеристики, обеспечивающие возможность достижения скорости передачи данных 10 Гб/с на расстоянии 550 метров. Волокна типа OM4 характеризуются повышенной эффективной минимальной модальной полосой пропускания 4700 МГц км при длине волны 850 нм (по сравнению с 2000 МГц км волокна типа OM3).
