Настройка видеорегистратора для просмотра по сети

В настройках регистратора выставляем значение сетевых настроек в соответствии с параметрами внутренней сети, в рамках которой подключен регистратор.

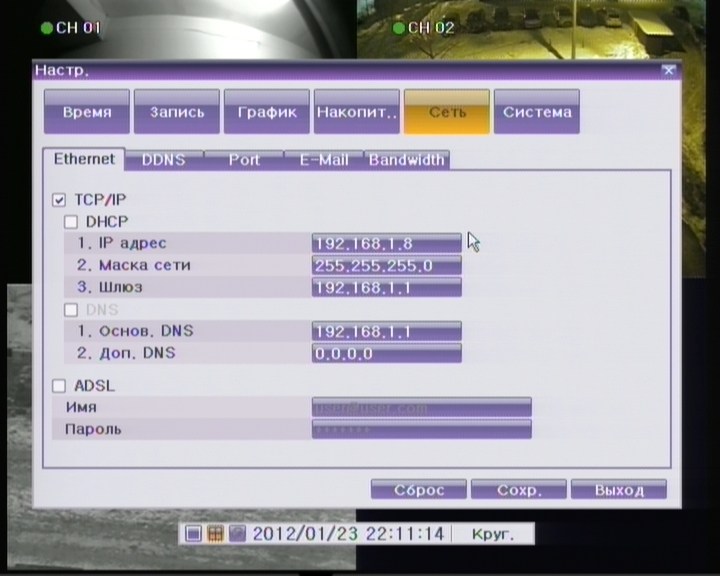

Можно это сделать как непосредственно на самом регистраторе в меню:

CVBS (120123-221419-437)

Где IP адрес: адрес регистратора в сети. Должен быть уникальным и находиться в общей с другими устройствами подсетке (первые три блока цифр, например 192.168.1.ххх).

Шлюз (и в простых сетях DNS) – IP адрес роутера, через который происходит подключение сети к интернету.

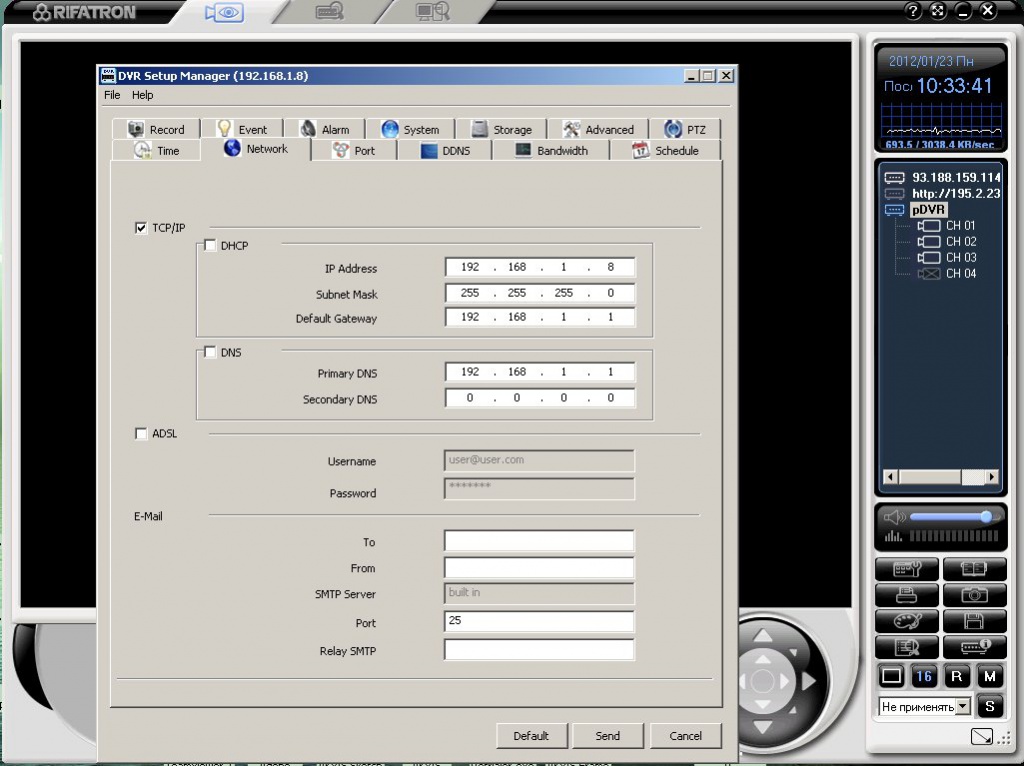

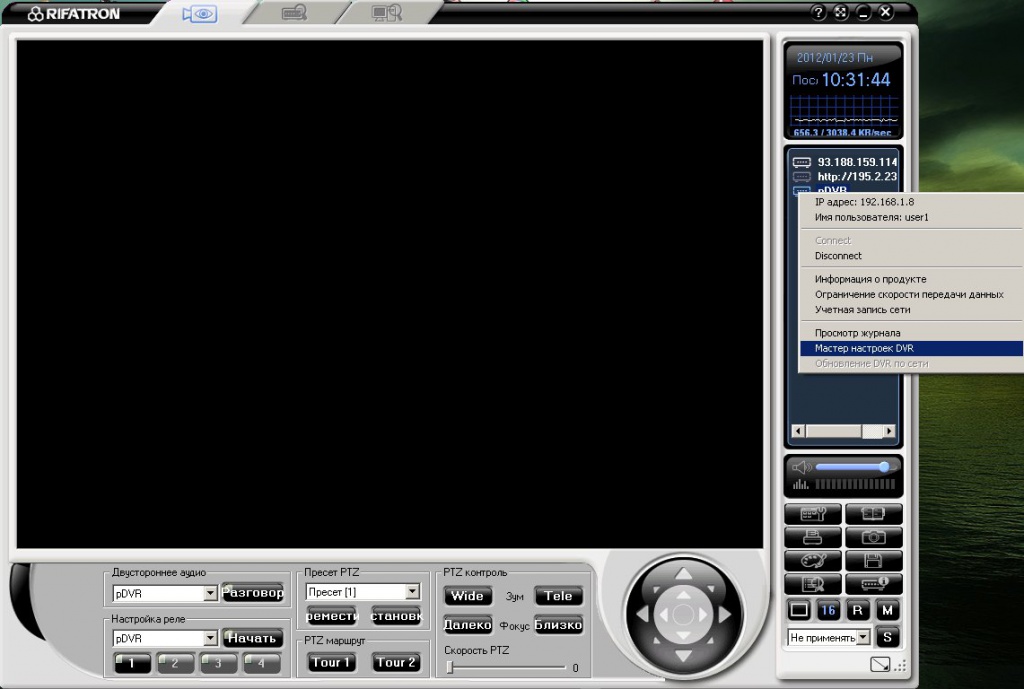

Также настройки можно сделать через сеть. Адрес регистратора по умолчанию – 192.168.100.240. Для доступа нужно настроить свой компьютер под данную сеть и войти на регистратор посредством ПО CMS
1 (1)

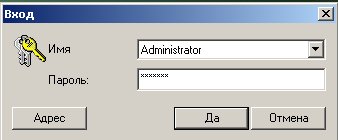

под Администратором, пароль 1111111
2 (1)
3 (1)
Запомнив свои настройки переходим к роутеру (пример приведен на базе роутера Zyxel)

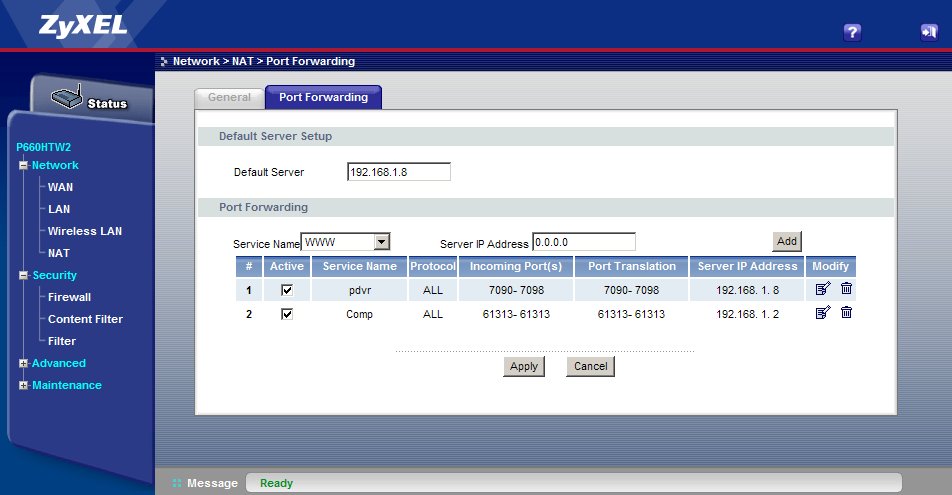

Войдя в меню роутера переходим в раздел NAT. Ищем вкладку отвечающую за проброс портов:

4 (1)

Создаем новое правило

5 (1)

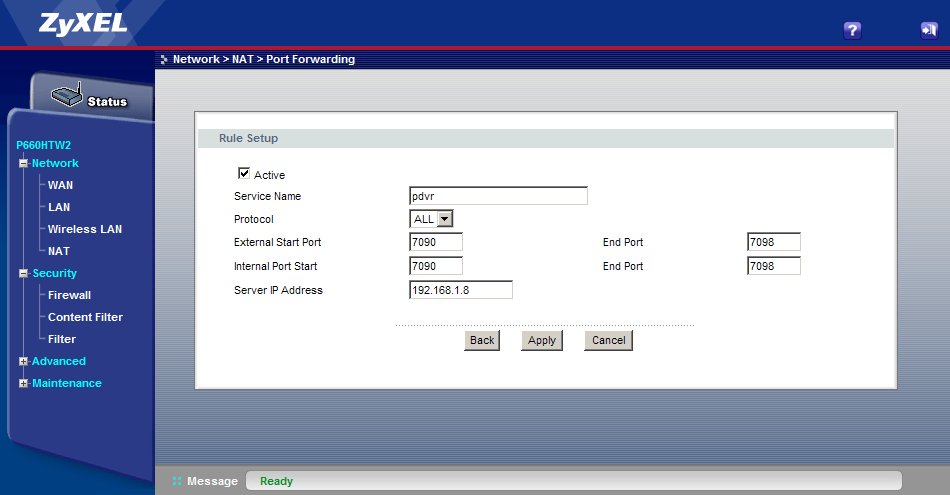

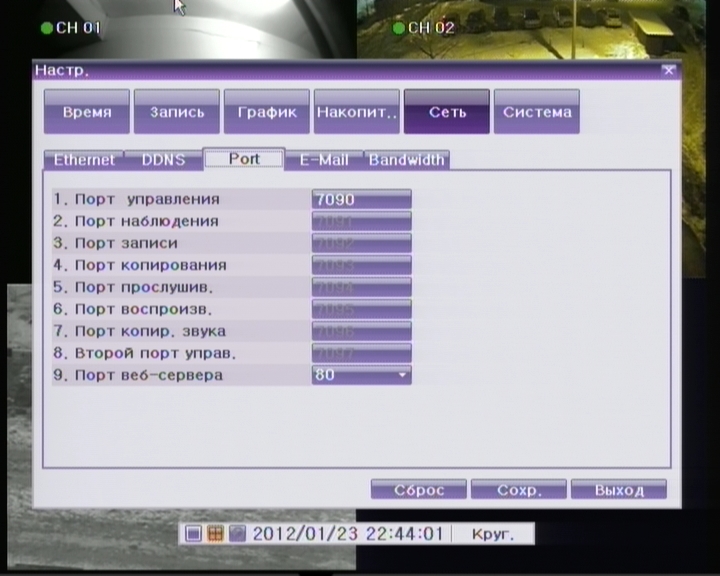

Где ставим галочку, что правило АКТИВНО, называем свое правило любым именем (латиницей), прописываем порты. По умолчанию в регистраторах Solar используются порты с 2000 по 2008. В настройках меню самого регистратора их можно поменять на любые свободные. В настройках роутера они должны соответствовать внутренним и внешним портам (например с 7090 по 7098)

CVBS (120123-224705-921)

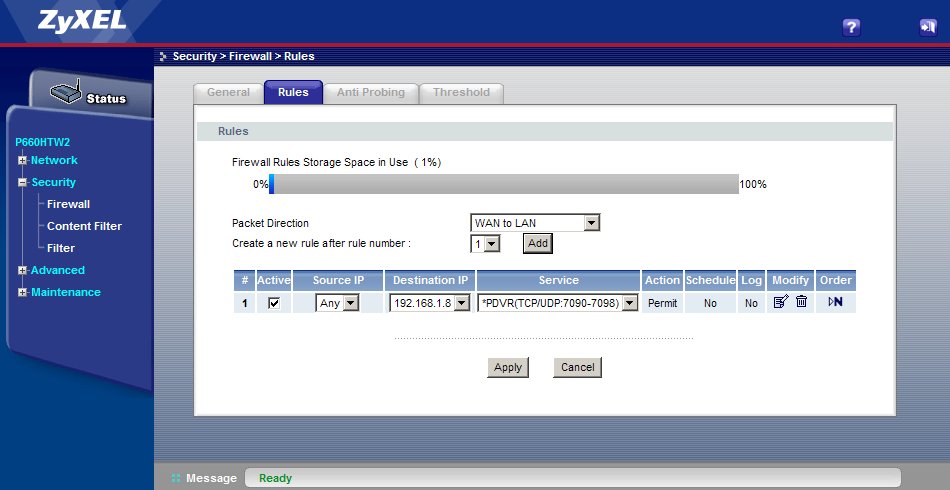

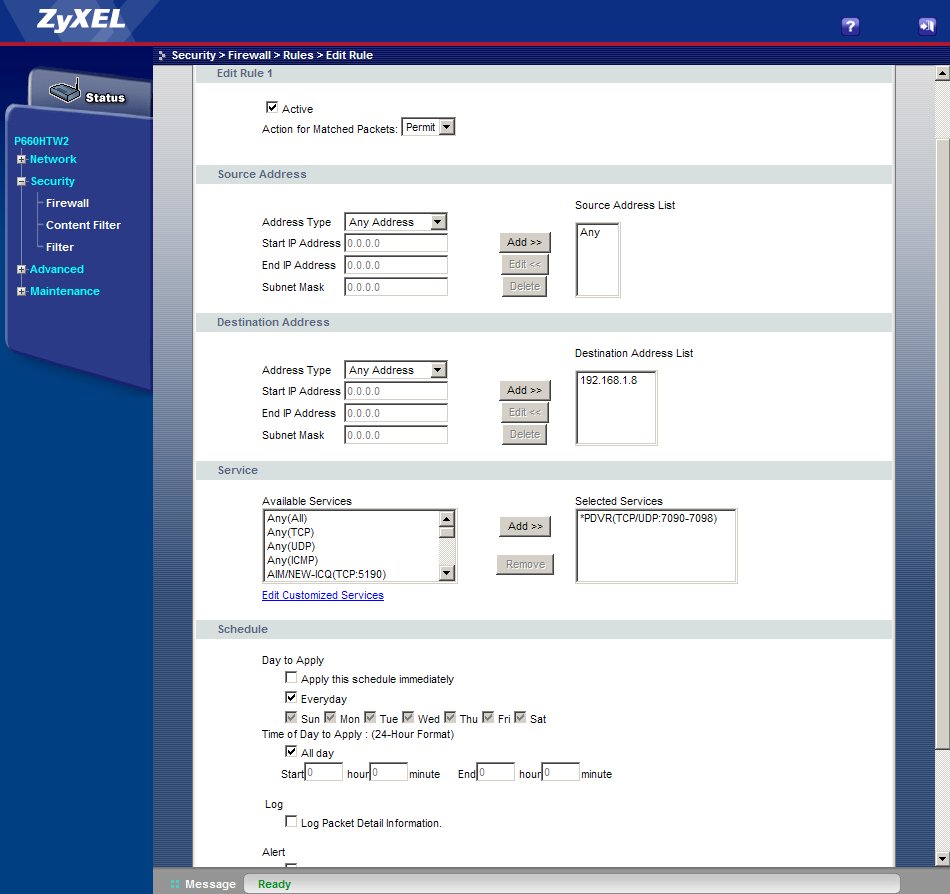

Подтверждаем настройки и выходим снова в меню. Находим вкладыш Firewall (Если он активен), папку Rules и в Packet Direction WAN to LAN создаем разрешение для работы с IP адресом регистратора по определенным портам

6 (1)

7 (1)

Все настройки сохраняем и выходим из меню роутера. При наличии внешнего статического IP адреса теперь при обращении на него запрос будет перенаправлен на регистратор и роутер даст разрешение с ним работать.

При применении динамического внешнего адреса необходимо настроить DynDNS в соответствии с инструкцией на роутер.

В некоторых моделях роутеров есть так называемая DMZ, прописав в нее IP адрес регистратора можно получить полный доступ к нему с внешней сети. Но при этом вешний доступ будет ограничен только этим сетевым устройством. При более сложной настройки можно получить доступ к нескольким регистраторам через один внешний IP адрес, разделив их по портам.
